超低温复叠盐水机组
蒸发温度:-55℃ ~ -85℃
冷却能力:20kw~1000kw
适用介质:用于冷冻、冷藏加工和医药、化工工艺
产品特点FEATURES
典型客户CUSTOMS

产品介绍

随着制冷系统的应用范围越来越广,要求达到的蒸发温度也越来越低。当所需的蒸发温度低到一定程度时,采用单一制冷剂的两级压缩循环就会受到限制。复叠式制冷循环由于采用了低温和中温两种不同的制冷剂,很好地解决了上述矛盾。

复叠制冷系统广泛用于冷冻、冷藏加工方面(主要是金枪鱼的冷冻、冷藏和加工)和化工工艺、医药(用于迅速冷却、带走化学反应的反应热的场合以及医药等贵重药类的低温保藏)等多个行业,为工艺冷却提供所需冷源。

系统简介

两个单级或单机双级压缩机组组成的复叠式制冷循环由高温级和低温级两部分组成。高温级使用中温制冷剂,低温级使用低温制冷剂。高、低温级各自成为一个使用单一制冷剂的制冷系统,其中高温级系统中制冷剂的蒸发用来使低温级制冷机排出的制冷剂气体冷凝,用一个冷凝蒸发器将高、低温级两部分联系起来,它既是低温级的冷凝器,又是高温级的蒸发器。低温级制冷剂吸收的热量传给高温级的制冷剂,而高温级的制冷剂将热量传给环境介质。

复叠制冷系统主要以开启螺杆制冷压缩机为主机,以 R22R23 为制冷工质。机组适用于多种工况,蒸发温度可以在 -55 -85℃之间变动。

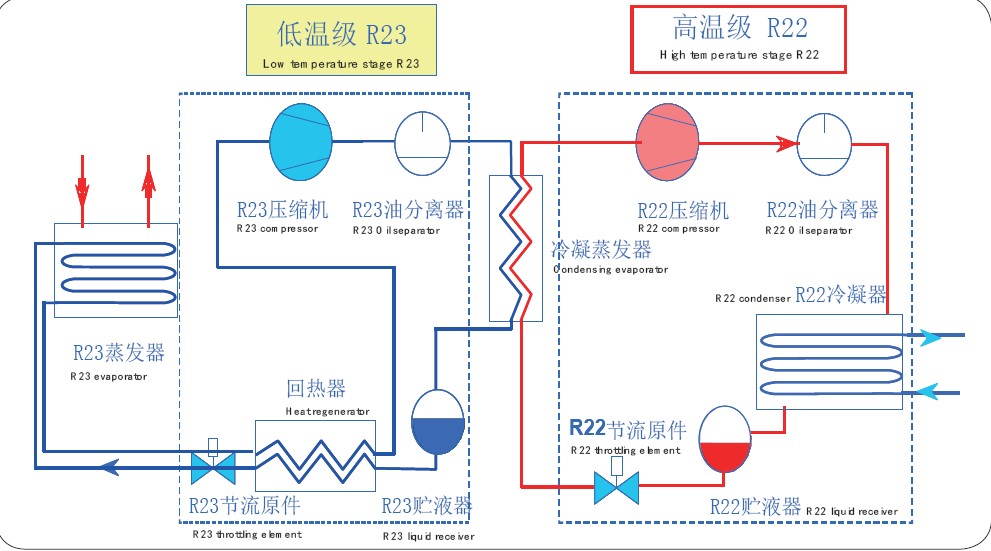

流程简图


产品特点

●复叠制冷系统由高温机组、低温机组、电气控制三部分构成。高温机组和低温机组可以安装在一个公共底座上,也可以分别安装在不同的底座上,组合灵活、占地面积小。

●压缩机组采用荣获国家科技进步二等奖的 LG 系列螺杆压缩机;压缩机转子型线为第四代国际最先进的双边非对称全圆弧包络型线,数控磨削加工,精度高。根据具体工况配置电机,可获取最大能耗比,零部件精度高,使压缩机运行噪音低、振动小、寿命长。油分离器效率高,分油效率达到 99.999%。采用具有国家发明专利的油分离器,分油效果好;采用高效专利技术的换热管,保证油冷的换热温差。

●冷凝蒸发器采用板式换热器,换热效果好,低温工质贮存量少,采用不锈钢材料制作,耐腐蚀、耐低温、耐高压、安全可靠。

●低温回热器壳体由不锈钢材料制作,换热管换热效率高、占用体积小。

●设有膨胀容器,可实现系统压力超高时电磁阀和机械排放双重功效。

●控制阀门采用 DANFOSS 控制原件,机组采用 PLC 作为控制核心,灵敏、安全、可靠。

●整个系统采用自动化运行,可根据设定的蒸发温度自动开停机。

●机组运转平稳、振动小、噪音低、安全可靠
